Kapag binuksan mo ang amplifier board sa loob ng isang mahusay na ginawang aktibong monitor o isang compact guitar combo, malaki ang posibilidad na tumitingin ka sa isang Klase AB power stage. Linear, predictable at medyo simple na ipatupad, ang Klase AB ay naging workhorse ng audio amplification sa loob ng mga dekada, at nananatili pa rin itong pangunahing lugar sa mga disenyo na inuuna ang sound character kaysa buhay ng baterya. Ang maikling bersyon ay simple: Binibigyan ka ng Klase AB ng karamihan ng sonic purity ng Klase A na may humigit-kumulang dalawang beses ang kahusayan, at iniiwasan nito ang crossover distortion ng Klase B. Narito kung paano ito gumagana, kung paano ito inihahambing sa Klase A, B at D, at kung ano ang susuriin kapag gumagawa ka o bibili ng module ng amplifier.
Ano ang a Klase AB Amplifier ?
Ang Klase AB ay isang linear na push-pull amplifier topology kung saan ang dalawang komplementaryong output transistor ay nagsasagawa ng higit sa kalahati ng signal cycle. Ang overlap sa pagitan ng mga positibo at negatibong halves ay nag-aalis ng crossover notch na pangunahing kahinaan ng purong Class B na operasyon, habang ang bias current ay nananatiling mababa na ang kahusayan ay nananatiling malayo sa Class A. Ang resulta ay malinis, analog na tunog na may napakapraktikal na thermal penalty.
Paano gumagana ang anggulo ng pagpapadaloy
Mag-isip tungkol sa isang solong cycle ng isang audio sine wave. Sa isang yugto ng Class A, ang output transistor ay nagsasagawa ng buong 360 degrees. Sa isang yugto ng Class B, ang positibong device ay nagsasagawa ng isang kalahating cycle at ang negatibong aparato ay nagsasagawa ng isa pa, humigit-kumulang 180 degrees bawat isa, na nakakatipid ng bias power ngunit gumagawa ng nakikitang gap habang ang signal ay tumatawid sa zero. Ang isang yugto ng Class AB ay may kinikilingan upang ang bawat device ay gumagana sa pagitan ng humigit-kumulang 180 at 220 degrees, depende sa kasalukuyang setting ng tahimik. Dahil ang parehong mga aparato ay nananatiling bahagyang aktibo sa zero crossing, ang isang kamay ay inilipat sa isa pa nang maayos. Ayon sa pangkalahatang-ideya ng Wikipedia sa mga klase ng power amplifier, ang Class AB at Class D ay nangibabaw sa audio market mula pa noong 2010, na mas pinipili ang AB sa tuwing mas mahalaga ang distortion at linearity kaysa sa raw na kahusayan.
Output boltahe sa isang cycle. Ipinapakita ng patag na rehiyon sa bakas ng Class B ang crossover dead zone na inaalis ng Class AB.
Bakit mahalaga ang bias point
Ang tahimik na kasalukuyang ng isang yugto ng Class AB ay itinakda ng bias network, karaniwang isang VBE multiplier o isang dedikadong bias transistor na naka-mount sa parehong heatsink bilang output pares. Itakda itong masyadong mababa, at ang entablado ay naaanod patungo sa Class B, na tumatakbo nang mas malamig ngunit gumagawa ng naririnig na crossover distortion. Itakda ito nang masyadong mataas, at ang entablado ay papalapit sa Class A, na may magandang tunog ngunit mataas na idle current na nagpapainit sa heatsink kahit na sa katahimikan. Ang isang mahusay na dinisenyo na module ay nagtataglay ng bias na matatag sa temperatura, kaya naman ang thermal na disenyo ng yugto ng output at heatsink ay hindi mapaghihiwalay sa klase ng amplifier.
Sumabog na isometric view ng isang tipikal na Class AB amplifier module: makakuha ng mga yugto sa control board, mga pantulong na output device sa power board, at isang U-shaped na heatsink na may linear na power supply input.
Class AB vs Class A, B at D: Ang Mga Praktikal na Trade-off
Narito ang ranggo na mahalaga para sa isang desisyon sa pagbili: Ang Class A ay sonically malinis ngunit inefficient, Class B ay mahusay ngunit masyadong distorted para sa audio, Class D ay mahusay at compact ngunit nagdaragdag ng switching artifacts, at Class AB ay ang kompromiso na pinakamahusay na gumagana sa pinakamalawak na hanay ng mga speaker application. Kung pipili ka ng klase ng amplifier para sa isang bagong disenyo o isang pag-upgrade, ang Class AB ay bihirang maling pagpipilian sa ibaba ng ilang daang watts bawat channel.
Isaalang-alang ang isang tagagawa na gumagawa ng isang 100 W aktibong PA speaker. Ang ruta ng Class AB ay nangangailangan ng mas malaking transpormer, mas heatsinking at mas mabigat na cabinet. Ang Class D ay naghahatid ng parehong output na may maliit na bahagi ng init, ngunit ang kalidad ng input filtering, grounding at output filter ngayon ang nagpapasya sa tunog. Para sa mga monitor ng studio at mga amplifier ng instrumento, kadalasang napupunta sa AB ang pagpipilian dahil ang pag-uugali nito sa gilid ng clipping ay mas mapagpatawad at musikal.
| Class | pagpapadaloy | Karaniwang kahusayan | Distortion character | Init | Karaniwang kapangyarihan | Karaniwang aplikasyon |
|---|---|---|---|---|---|---|
| A | 360° | 20–30% | Mababa sa maliliit na signal; tuloy-tuloy na bias | Napakataas | Sa ilalim ng 50 W | Mga headphone amp, preamp, high-end na hi-fi |
| AB | 180–220° | 45–65% | mababa; makinis na zero crossing | Katamtaman | 20–500 W | Hi-fi amp, active speaker, guitar amp |
| B | Mga 180° | 50–70% | Crossover notch | Katamtaman | Bihirang gamitin mag-isa | Mga lumang push-pull na yugto ng PA |
| D | Paglilipat (PWM) | 80–92% | Ang pagpapalit ng ingay ay nangangailangan ng filter ng output | Mababa | 50–2000 W | Mga subwoofer, portable PA, mga compact active speaker |
Binabasa ang mga trade-off para sa iyong speaker
Editoryal na limang-axis na paghahambing. Ang mga halaga ay mga relatibong paghatol para sa mga tipikal na disenyo, hindi nasusukat na mga detalye.
Mga numero ng kahusayan na maaari mong planuhin sa paligid
Direktang kinokontrol ng kahusayan ang laki ng supply ng kuryente at masa ng heatsink. Para sa 100 W ng tuluy-tuloy na output, ang isang 25% na mahusay na yugto ng Class A ay nag-aalis ng humigit-kumulang 300 W ng init, isang 55% na episyenteng yugto ng Class AB ay humigit-kumulang 82 W, at ang isang 88% na episyenteng yugto ng Class D ay humigit-kumulang 14 W. Ito ang dahilan kung bakit palaging mas mabigat ang pakiramdam ng mga amplifier ng Class AB: ang metal ay gumagawa ng tunay na trabaho.
300 W
Class A
82 W
Class AB
14 W
Class D
Kinakalkula ang waste heat sa 100 W tuloy-tuloy na output, gamit ang tipikal na mid-range na efficiencies (A 25%, AB 55%, D 88%).
Mga Kalamangan at Kahinaan: Kung Ano ang Talagang Nakukuha Mo
Para sa karamihan ng mga powered speaker, instrument amplifier at hi-fi na disenyo, Ang Class AB ay nananatiling pinakamadaling paraan upang makamit ang natural na tunog nang hindi nagbabayad ng engineering bill ng Class D. Ang dalawang tunay na gastos ay init at timbang.
Kung saan nanalo ang Class AB
- Mababang pagbaluktot ng crossover nang walang kumplikadong circuitry ng pagwawasto
- Matatag na gawi sa mga reaktibong naglo-load ng speaker, na walang kinakailangang filter ng output
- Mapagpatawad na clipping na parang hindi gaanong malupit kapag na-overdrive
- Simple, naaayos na topology na alam ng karamihan sa mga service technician
- Mababang ingay sa sahig kapag ipinares sa isang linear na supply ng transpormer
Kung saan gastos ka ng Class AB
- Ang kahusayan ng 45–65% ay nangangahulugang 35–55% ng input power ay nagiging init sa katamtamang antas
- Mas malalaking heatsink, mas mabibigat na transformer at mas malalaking cabinet
- Ang tuluy-tuloy na mataas na antas na output ay nangangailangan ng sinasadyang thermal management at proteksyon
Karaniwang kahusayan sa na-rate na output
Mga karaniwang saklaw ng kahusayan sa na-rate na output; ang Class B figure ay ang theoretical maximum para sa isang push-pull stage.
Kung saan ang mga Class AB Amplifier pa rin ang First Choice
Makakakita ka pa rin ng Class AB sa loob ng mga propesyonal na monitor ng studio, mga mid-size na PA top cabinet, high-end na amplifier ng gitara at maraming home integrated amplifier. Ang damping factor nito sa mga bass driver ay kadalasang mas mataas kaysa sa karaniwang disenyo ng Class D, na nagbibigay ng mahigpit, kontroladong pag-uugali sa mababang dalas. Dahil unti-unting humihina ang tunog kapag na-overload, kadalasang inilalarawan ang Class AB bilang mas musikal sa totoong mga sitwasyon sa paglalaro at pagkanta.
Para sa mga designer, ang pagtatrabaho sa isang kilalang power stage ay ginagawang predictable ang natitirang bahagi ng system. Isa itong dahilan pinapahusay ng mga module ng audio amplifier ang kalidad ng tunog sa mga speaker system higit sa lahat sa pamamagitan ng pare-parehong linearity at stable na pamamasa sa halip na marangya na mga detalye. Ang isang hiwalay ngunit parehong praktikal na tanong ay kung paano tumutugon ang mga module ng amplifier sa iba't ibang mga impedance ng speaker ; Ang mga disenyo ng Class AB ay karaniwang nananatiling stable sa 4 o 8 ohms kung ang power supply at proteksyon ay tama ang rating. Bago pumili ng anumang board, nakakatulong din itong suriin kung ano talaga ang nilalaman ng audio module sa isang powered loudspeaker , kaya ang power stage, preamp stage at mga function ng DSP ay pinili bilang isang magkakaugnay na sistema.
Pagbuo ng Powered Speaker sa Paikot ng Class AB: Pagtutugma sa Front-End Module
Ang isang yugto ng output ay kalahati lamang ng amplifier. Kinokontrol ng front-end na module ang pakinabang, pagkakapantay-pantay, paghahalo at proteksyon, ang mga function na aktwal na hinahawakan ng mga user. Kapag ang Class AB stage ay bahagi ng isang powered speaker, isang analog functional module ang kadalasang pinakadirektang ruta, dahil hindi ito nagdaragdag ng latency, maliit ang gastos at maaaring i-trim gamit ang mga simpleng potentiometer.
Para sa isang two-way o full-range na disenyo na may Class AB output stage, ang pl1 treble at bass EQ control module para sa Class AB amplifier naghahatid ng diretsong paghubog ng tono at isang halo-halong output. Kung ang speaker ay may kasamang microphone input, karaniwan sa portable PA at installation speakers, ang pl35 balanseng mic at line input module na may 5-band graphic equalizer nagdaragdag ng channel conditioning at isang musical 5-band EQ. Para sa isang simpleng powered mixer o column speaker, ang pl3 5-band graphic equalizer na may mic effect module pinagsasama ang EQ at echo sa isang compact board.

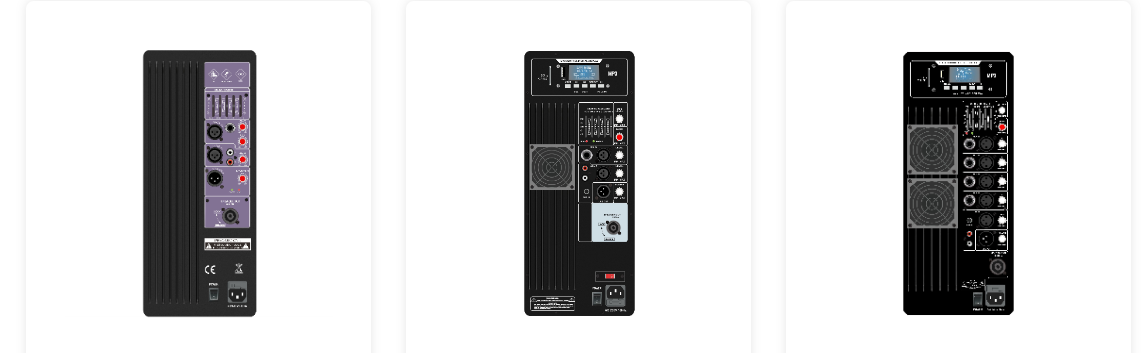

Pakyawan PL3: 5-Band Graphic Equalizer at Mic Effect Horizontal Analog Functin Bilang China PL3: 5-Band Graphic Equalizer at Mic Effect Horizontal Analog Functinal Module para sa mga supplier at kumpanya ng Class AB Amplifier, Zh... Tingnan ang Produkto →
Wholesale PL35: Balanseng Mic at Line Input 5-Band Graphic Equalizer Pahalang Bilang China PL35: Balanced Mic at Line Input 5-Band Graphic Equalizer Horizontal Analog Functinal Module para sa mga supplier ng Class AB Amplifier a... Tingnan ang Produkto →
Wholesale PL1: Treble at Bass EQ Control Horizontal Analog Functinal Module para sa Bilang China PL1: Treble at Bass EQ Control Horizontal Analog Functinal Module para sa mga supplier at kumpanya ng Class AB Amplifier, Zhenhai Huage p... Tingnan ang Produkto → Idinisenyo ang mga module na ito para sa mga sistema ng amplifier ng Class AB dahil ipinapalagay nila ang isang malinis, linear na yugto ng pag-input na may predictable impedance. Kailangan pa ring piliin ang power stage, transformer at heatsink para sa iyong target na antas ng output at laki ng enclosure. Para sa mga produktong may mataas na kapangyarihan, maraming manufacturer ang lumilipat sa Class H na mga power stage na may mga linear na supply kapag gusto nilang mapanatili ang analog na character sa mas malaking output, o sa mga Class D module na may LLC resonant na supply kapag ang timbang at init ang mga salik na naglilimita.
Mga Madalas Itanong
Mas maganda ba ang Class AB kaysa sa Class D?
Para sa kalidad ng tunog sa katamtamang lakas, kadalasan ay oo. Gumagawa ang Class AB ng linear analog na output na walang switching artifact, habang ang Class D ay nag-aalok ng mas mataas na kahusayan at mas kaunting init ngunit nakadepende sa kalidad ng output filter upang maabot ang maihahambing na katapatan.
Bakit napakainit ng mga amplifier ng Class AB?
Tumatakbo sila sa isang linear mode na may tuloy-tuloy na bias current. Sa mababang antas ng output, karamihan sa rail power ay nagiging init, kaya ang sapat na heatsink at bentilasyon ay sapilitan.
Ano ang aktwal na kahusayan ng Class AB?
Karaniwang 45–65% sa na-rate na output, kumpara sa 20–30% para sa Class A at 80–92% para sa Class D. Ang eksaktong numero ay depende sa setting ng bias at sa antas ng signal.
Maaari bang magmaneho ng 4-ohm speaker ang Class AB amplifier?
Oo, ngunit ang kasalukuyang at init ay halos doble kumpara sa isang 8-ohm load. Suriin ang na-rate na output ng module sa 4 ohms at planuhin ang heatsink at proteksyon nang naaayon.
Aling klase ang pinakamainam para sa amplifier ng gitara?
Karamihan sa mga solid-state na combo ng gitara ay gumagamit ng Class AB dahil ang mas malambot na clipping at simpleng pagpapanatili nito ay mahusay na pinagsama sa mga signal sa antas ng instrumento. Mas gusto lang ang Class A para sa napakababang lakas, vintage-style na tono.
Dapat ko bang piliin ang Class AB o Class A para sa isang hi-fi build?
Gamitin ang Class A kapag maliit ang output, wala pang 10–20 W, at tinatanggap ang init. Higit pa riyan, ang Class AB ay nagbibigay ng halos katulad na tunog na may mas kaunting nasayang na kapangyarihan at isang mas maliit na transformer.
