Gabay sa Koneksyon ng Aktibong Speaker ng DSP19/DSP18/DSP110 Series

1. Pangkalahatang-ideya ng Produkto

Ang DSP19/DSP18/DSP110 series ay isang high-performance na aktibong speaker na idinisenyo para sa mga propesyonal na audio application. Mayroon itong built-in na DSP digital signal processor at isang high-efficiency amplifier module, na angkop para sa mga conference room, pagtatanghal, mga sinehan at iba pang mga senaryo.

2. Paghahanda bago ang koneksyon

• Suriin ang listahan ng kagamitan

Mga aktibong speaker (DSP19/DSP18/DSP110)

Power cord (standard)

Audio cable (XLR/TRS/TS, piliin ayon sa interface)

Mixer o audio source device (tulad ng computer, mobile phone, player)

• Kapaligiran at paglalagay

Iwasang ilagay ang mga speaker malapit sa dingding (mag-iwan ng hindi bababa sa 20cm ng espasyo sa pag-alis ng init)

Ilagay ang kaliwa at kanang mga channel nang simetriko upang matiyak ang isang balanseng field ng tunog

Shockproof treatment: gumamit ng espesyal na bracket o shock-absorbing pad

3. Detalyadong paliwanag ng mga hakbang sa koneksyon

• Koneksyon ng kuryente

Gamitin ang orihinal na kurdon ng kuryente at kumonekta sa 100-240V AC

Tiyaking matatag ang supply ng kuryente (inirerekomenda ang UPS o voltage stabilizer)

Tandaan: Ikonekta muna ang lahat ng audio cable at i-on ang huli

• Pagpili ng interface ng input ng audio

Mga hakbang sa pagpapatakbo:

Ikonekta ang isang dulo ng audio cable sa output port ng audio source device

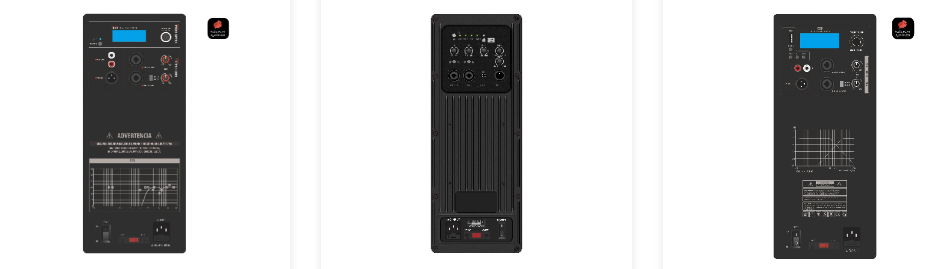

Ikonekta ang kabilang dulo sa kaukulang interface ng INPUT sa likod na panel ng speaker

Higpitan ang XLR connector upang maiwasan itong mahulog

• Koneksyon ng multi-speaker system

Series mode (naaangkop sa DSP110):

Ikonekta ang susunod na speaker sa serye sa pamamagitan ng LINK OUT interface

Sinusuportahan ang hanggang 4 na serye na koneksyon, na may kabuuang distansya na ≤20 metro

Parallel mode:

Gumamit ng audio distributor para hatiin ang maramihang signal

Bigyang-pansin ang pagtutugma ng impedance upang maiwasan ang labis na karga

4. Karaniwang Paglutas ng Problema

Walang output ng tunog

Tingnan kung naka-on ang power indicator light

Kumpirmahin na hindi sira ang audio cable (maaari kang gumamit ng multimeter upang subukan)

Suriin ang mga setting ng output ng audio source device

Sobrang ingay sa background

Gumamit ng balanseng koneksyon (XLR/TRS)

Lumayo sa malakas na electromagnetic interference source (gaya ng mga transformer)

Suriin kung maganda ang saligan

Mababang-dalas na pagbaluktot

I-off ang function na "Bass Boost" ng speaker

Siguraduhin na ang input signal ay hindi overloaded (ang peak indicator light ay hindi palaging naka-on)

5. Kaligtasan at Pagpapanatili

• Pamamahala ng init: Inirerekomenda na huminto sa loob ng 15 minuto pagkatapos ng 4 na oras ng tuluy-tuloy na operasyon
• Paglilinis at pagpapanatili: Linisin ang alikabok sa grille gamit ang malambot na tela bawat buwan
• Pangmatagalang imbakan: Idiskonekta ang power supply at ilagay sa tuyong kapaligiran
